La protection en partie basse sur ce prototype de garde-corps est réalisée par des lames de terrasse en bois fixées sur des plats inox soudés sur les poteaux.
La main courante est également en bois moabi de forme ovale.
Je peux réaliser les poteaux en section ronde diamètre 42 mm ou carré section de 40x40 mm. Trois câbles de 4 mm sont à installer entre la main courante et les lames en bois.
L'aspect de l'ancien et du moderne grâce à ce garde-corps en inox poli posé sur une terrasse carrelée et ses murs en pierre de taille.
La pose à la française et l'utilisation des câbles qui suivent les poteaux font que ce garde-corps est des plus simples à poser.
ref : GCIF5c
Pour la réalisation de ce garde-corps posé par le client, je suis parti de photos et de croquis fourni par Mr B... j'ai réalisé un plan CAO qu'il a validé. Quand toutes les pièces, on été achevées et des photos de l'ensemble expédiés par mail pour le règlement, j'organise l'expédition.
Garde-corps inox et bois posé sur une petite terrasse en béton sur pilotis. Les poteaux sont fixés sur le côté de la terrasse afin de ne pas diminuer sa surface.(fixation à l'anglaise)
avril 2023.
Garde-corps idéal pour terrasse en bois de faible hauteur afin de préserver la vue, entièrement en inox avec un remplissage par 5 câbles en inox.
image client mars 2023.
Rambarde discrète pour terrasse en béton constitué de poteaux en inox fixés à l'aide de tiges filetées et scellement chimique.
La main-courante est réalisée en bois exotique de forme ovale, 6 câbles en inox sont posés sous la rampe en bois.
mars 2023
Garde-corps en inox laqué couleur ral7016 réalisé sur mesure, la fixation des poteaux est abaissée et décalée du mur.
Le remplissage sous la main courante est composé de 5 câbles en inox, sur les câbles du bas sont fixées des plaques de verre synthétiques afin de ne pas obstruer la vue.
fevrier 2023
Garde-corps en inox poli miroir pour séparer une piscine de la terrasse surélevée.
L'utilisation de l'inox poli de qualité marine est conseillée pour sa résistance à la corrosion et pour son esthétisme.
Les 5 câbles apportent de la finesse à l'ensemble, mais ne constituent pas une protection contre les chutes dans la piscine.
Janvier 2023
Garde-corps en inox particulièrement bien adapté pour les grandes terrasses en bois de faible hauteur.
Grande simplicité de pose : (4 goujons pour la fixation des poteaux, 4 vis à bois pour la main courante et les câbles coupés à longueur sans tendeur sont à passer à travers les poteaux.).
Garde-corps posé afin de sécuriser une trémie d'escalier, les poteaux et la main courante sont en acier peint au pistolet, le remplissage en câbles et plaques de plexiglas.
Sur la deuxième photo, la rampe de protection de la trémie d'escalier est en inox satiné. La pose peut être réalisée par le client ou par moi dans le Trégor en Bretagne.
Garde-corps en inox posé sur une terrasse en lames composites, le remplissage est constitué de 5 câbles en inox. Sur les câbles du bas, sont fixées des plaques de verre synthétique.
Cette terrasse carrelée a été équipée par le client avec les éléments que je lui ai fourni d'un garde-corps tout en inox avec un remplissage par 7 câbles, l'écartement entre les câbles du bas est de 105 millimètres et 150 millimètres en haut.
La pose des poteaux en inox sur le côté de l'escalier permet d'ajuster leurs positions afin de compenser les défauts des marches de l'escalier.
Des plaques de plexiglas (PMMA) sont posées sur le pallier pour la sécurité.
La fixation des poteaux sont assurés par des goujons d'encrages, deux perçages de diamètre 10 millimètres sur une profondeur de 70 mm sont nécessaire pour insérer les goujons.
Installer un garde-corps en inox et câbles avec une main-courante en bois permet de ne pas alourdir visuellement l'ensemble.
La fixation à la française sur la terrasse et à l'anglaise dans l'escalier pour ne pas réduire le passage.
Un plan de pose et de visualisation est systématiquement fourni avec le garde-corps.
Photo de présentation de tous les éléments du garde-corps en inox et câbles envoyé au client avant l'expédition.
Ce garde-corps, livré en kit, est monté par le client qui est situé dans le département 64 les Pyrénées-Atlantiques.
Je serai votre unique interlocuteur.
Pour valider le projet, le devis devra être renvoyé signé et avec la mention "bon pour accord" et un règlement d'acompte de 25 % du TTC.
Le règlement du solde est demandé avant la livraison, des photos détaillées du garde-corps sont envoyées par mail.
Les types de règlements sont : chèque, virement bancaire en demandant mon RIB.
Je remercie les clients qui me renvoient les photos de leur garde-corps une fois posé, ils me permettent d'enrichir mon site.
Lien sur youtube ou je fabrique un poteau en inox
Afin d'assurer la sécurité de mes clients, j'ai testé la résistance d'un poteau, il a fini par se déformer, mais finalement, ce sont les tire-fonts qui ont cédé.
La main-courante peut être en inox (poli ou satiné), rivetée sur un support. Elle peut également être en bois exotique type moabi de forme ovale 60 x 35 mm, rainurée pour la mise en place par vis sur un plat inox fourni
avec les poteaux.
Les poteaux sont réalisés par soudage puis il sont polis, passivés ou peints. Ils ne sont pas un assemblage collé.
La teinte de l'inox est un choix important pour finaliser un garde-corps. Il peut être poli miroir, aspect satin réalisé en passant de l'acide sur l'inox
ou être peint (toutes les couleurs sont disponibles.)
Des caches platines ayant le même traitement sont disponible.
Les câbles en inox de 4 mm sont coupés à longueur et une tige filetée servant de fixation et de tendeur est soudée à chaque extrémité et est ensuite électropolie. Ces câbles passent au travers des poteaux percés à 6 mm pour des tendeurs de 5 mm.
Les main-courantes sont livrées en longueur de 2 à 3 mètres, elles sont équipées d'un manchon d'assemblage. Les angles sont soudés pour une meilleure finition et l'assemblage se fait quelques centimètres plus loin pour simplifier la pose. Les extrémités sont fermées par un disque soudé puis poli. La main-courante sur la photo est en inox aspect mat.
Garde-corps en inox pose à la Française avec 5 câbles,main courante en bois
L'utilisation de l'inox A4 ou 316 L polis miroir est particulièrement adapté pour une utilisation au bord des piscines ou en milieu marin.
La pose est simple dans un premier temps, il faut fixer les poteaux (les cotes sont sur le plan.) avec les goujons d'encrage pour les terrasses béton où les tire-fonds pour les terrasses en bois,
puis il faut visser le support de la main courante et poser celle-ci avec les rivets pop ou les vis à bois.
Enfin fixer les câbles de 4 mm en inox, les tendeurs sont soudés aux extrémités, ils sont constitués de tige filetée qui traversent les poteaux et un écrou assure la tension.
Ce type de garde-corps à câbles ne constitue pas à une sécurité pour piscines.
Garde-corps inox câble sur terrasse extérieur en bois, remplissage câbles et main courante en bois exotique de forme ovale. Ce type de garde-corps en inox est très simple à poser, les poteaux inox fixés à distance égal environ tous les 120 cm en fonction de la longueur totale de la terrasse à l'aide de 4 tire-fonts pour les terrasses bois où 4 goujons d'encrages pour le béton, un plat inox et fixé sur le poteau grace à une vis de 6 mm fourni puis la main courante est vissée par 4 vis à bois.

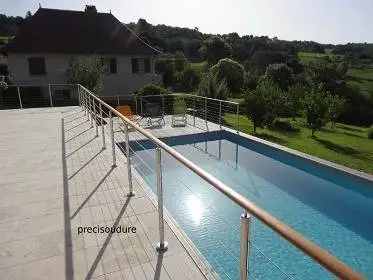

Garde-corps de séparation entre la terrasse surélevé et la piscine, la finesse du garde-corps en inox à câble et de la terrasse en bois est particulièrement réussi. La main-courante comme les poteaux sont en inox poli miroir 316L ou A4 qualité marine, le remplissage est réalisé avec 5 câbles et inox de 4 mm avec tenteur soudé sur le cable.
Ce type de garde-corps à câbles inox sur lequel est fixé des plaques de plexiglas ou PMMA permet d'être conforme à la norme française NF P01-012.
Afin de ne pas être vu sur sa terrasse ou pour résoudre le problème de vis-à-vis entre voisins et ce protéger du vent, j'ai créé ce brise-vue ou garde-corps rehaussé pouvant atteindre 1,8 mètres. Les panneaux peuvent avoir différentes hauteurs, ils peuvent être incolores ou dépolis aspect sablés. Ils sont fixés aux poteaux ou sur les câbles.
Ce type de garde-corps en inox poli avec les poteaux percés pour permettre le
passage de câbles inox est livré en kit et est très simple à monter. Il s'adapte facilement sur les terrasses bois arrondies ainsi que dans les escaliers.
Le plan 3D coté, réalisé à partir de vos croquis ou photo de terrasse, est fourni pour permettre de faciliter la pose.
Pour ce modèle de garde-corps inox, la main-courante à été remplacée par un câble afin de maximiser la transparence. Un rond inox a été ajouté entre les câbles pour empêcher les poteaux inox
de fléchir sous la pression des câbles.
Ce procédé permet de simplifier la pose au maximum (pas de coupe d'angle) et, en rapprochant les poteaux, s'adapte très facilement sur les terrasses arrondies.
Ce garde-corps est à fixations latérales, les platines sont fixées sous la couvertine en zinc ou en aluminium, les poteaux sont décalés du mur par des plats en inox soudé entre le tube vertical et la platine d'un diamètre de 130 millimètres, la longueur de ces plats coupés à la demande est soudés en fonction du décalage souhaiter. Le montage de ce type de garde-corps peut être fait sur terrasse en béton ou en bois équipé de couvertine sans altérer celle-ci. Tous les types de remplissage peuvent être adaptés (câbles avec plexi, vitre ...), main-courante bois ou inox.
Cette rambarde en inox et bois est posée sur le côté d'un mur en pierre (à l'Anglaise) permettant l'accès à un garage en sous-sol.
Ce type de fixation par scellement chimique sans platine facilite la pose sur des murs non-réguliers.
Les cinq câbles sont fixés entre le premier et le dernier poteau.
La main-courante peut être en inox poli ou en bois.
Ce garde-corps en inox peint avec un remplissage par tôle en aluminium perforé de motifs en forme de vague plus 2 câbles en inox, les poteaux sont en tube inox peint (toutes les couleurs sont disponibles.).
Tous mes modèles de garde-corps peuvent être peints.
Ce garde-corps en inox poli miroir et verre feuilleté 44,2 pose à la Française (Fixé sur la dalle) ou à l'anglaise (fixé sur le côté de la dalle) alliant à la fois esthétisme et sécurité.
Garde-corps à barre inox et verre livré en éléments d'environ 2,5 mètres pour une pose facile.
Les vitrages sont à récupérer chez un fournisseur local car le transport par livreur pose trop de problêmes.
Afin de réduire le prix, les sous-lisses peuvent être renplacées par des câbles.
Les barres ou lisses inox de ce type de garde-corps sont soudées à l'axe des poteaux verticaux et ne sont donc pas décalées comme chez les concurrents. Les tubes ronds ont été remplacés par du plat inox de 40 x 10 millimètres à la demande du client, ce petit garde-corps est livré en une seul pièce.
Les poteaux inox plats en tubes rectangulaires de 40 x 20 mm et main courante également rectangulaire permettent une transparence maximale et évitent aux poteaux de se cintrer sous la pression des câbles.
Ce type de garde-corps est d'un excellent rapport qualité/prix, il est très résistant à la corrosion, simple à réaliser, et par conséquent peu cher.
La fixation peut se faire à la francaise (sur la terrasse) ou à l'anglaise (sur le côté de la terrasse).
Les tubes des poteaux inox peuvent être de formes ronde diamètre 42 mm, carré 40 x 40 mm ou rectangulaire 40 x 20 mm. Tous les modèles sont prévus pour être équipés d'une main courante inox ou bois exotique. Sur ce modèle, les lisses ou tubes horizontaux de 2 cm sont très rigides, elles traversent les poteaux et y sont soudées. Ces sous-lisses peuvent être remplacées par des câbles et la main-courante peut être en bois.
La soudure me permet de réaliser des portillons inox sur mesure dans le style des garde-corps avec l'ouverture à 90 ou 180°. la serrure en inox est encastrée dans le tube et peut être à simple ou double action.
La fixation du portillon peut se faire sur les poteaux du garde-corps ou sur un mur existant.
Avant le règlement final des photos du garde-corps inox en kit sont envoyées par mail, la visserie est incluse puis l'ensemble est emballé.
Le tout est pris en charge par transporteur un mail ou sms vous sera envoyé pour convenir de la date de livraison.
Les poteaux en inox que je réalise ne sont pas un assemblage de pièces collées entre elles, mais entièrement soudés puis poli ou passivés pour une résistance à toute épreuve.
Les platines et autres pièces de série sont découpées au laser dans une société en Bretagne.
Pour le polissage des pièces de petite taille ou de forme complexe, j'ai mis au poing une technique de polissage électrolytique qui consiste à faire passer un courant électrique dans la pièce à polir en la plongeant dans un bain d'acide.
